اتصالات و شیرآلات ابزار دقیق از اجزای حیاتی در سیستمهای پایش و کنترل فرآیندهای صنعتی هستند. این تجهیزات به منظور انتقال دقیق و ایمن سیالات (مایعات یا گازها) به ابزارهای اندازهگیری، مانیتورینگ، کالیبراسیون و کنترل فشار، دما، جریان و سطح به کار میروند.
کاربردها
- صنایع نفت، گاز و پتروشیمی
- نیروگاهها (حرارتی، سیکل ترکیبی، هستهای)
- پالایشگاهها و مجتمعهای گازی
- صنایع دارویی و غذایی با نیاز به دقت بالا
- سیستمهای خلأ و خلأ بالا
- صنایع هوافضا و تجهیزات آزمایشگاهی
- صنایع شیمیایی و نیمههادیها
- سامانههای هیدرولیک و پنوماتیک دقیق
متریالهای رایج
| متریال | ویژگیها و موارد مصرف |
| Stainless Steel 316/316L | مقاوم در برابر خوردگی و حرارت، کاربرد در محیطهای خورنده و صنعتی |
| Brass | مناسب برای فشار و دمای پایین، مصارف عمومی و ابزار دقیق سبک |
| Monel (Alloy 400) | مقاوم در برابر آب شور، کاربرد در صنایع دریایی |
| Hastelloy C-276 | مقاوم در برابر مواد شیمیایی شدیداً خورنده |
| Inconel 625/825 | مناسب برای دمای بالا و محیطهای اکسیدکننده |
| PTFE/PEEK | مقاوم در برابر اسید و باز، کاربرد در شیرآلات دقیق |
استانداردهای تولید و طراحی
- ASME B16.11: برای اتصالات رزوهای و ساکتولد
- ASTM A182 / A276 / A479: مشخصات متریالهای فولاد ضدزنگ
- ANSI / ASME B31.1 & B31.3: استاندارد لولهکشی در صنایع فرآیندی
- SAE / ISO / DIN / JIS: استانداردهای بینالمللی رزوهها و ابعاد
- NACE MR0175 / ISO 15156: مقاوم در برابر H₂S در محیطهای خورنده
- API 6A / 6D: در برخی انواع شیرآلات با کاربرد خاص
انواع اتصالات ابزار دقیق
۱. اتصالات دو سر مهرهای (Double Ferrule Fittings):
– نوع: مستقیم، زانویی، سهراهی، چهارراهی، تبدیل، مسدودکننده
– سایزها: 1/16″ تا 2″ یا معادل میلیمتری
– کاربرد: اتصال لولههای ابزار دقیق به دستگاهها یا شیرآلات
– مزایا: اتصال سریع، آببندی بالا، بدون نیاز به جوشکاری
۲. اتصالات رزوهای (Threaded Fittings):
– نوع رزوه: NPT, BSPT, BSPP, UNF
– کاربرد: اتصال به تجهیزات رزوهدار، فلومترها، ترانسمیترها
۳. اتصالات جوشی (Welded Fittings):
– نوع: ساکتولد، باتولد
– کاربرد: بیشتر برای لاینهای دائم با فشار بالا
انواع شیرآلات ابزار دقیق
- شیر سوزنی (Needle Valve): کنترل دقیق جریان، مناسب برای فشار بالا تا 10,000 psi
- شیر توپی (Ball Valve): باز و بسته سریع، انواع 2 و 3 و 5 راهه، مناسب تا 6,000 psi
- شیر چک (Check Valve): جلوگیری از برگشت جریان، فنردار یا دیسکی
- منیفولد ولو (Manifold Valve): ترکیب چند شیر در یک مجموعه، رایج در ترانسمیترهای فشار
- شیر قطع و وصل سریع (Quick Shut-Off Valve): برای قطع سریع جریان در خطوط حساس
برندهای معتبر ارائهشده
- C-LOK: برند تایوانی با کیفیت بالا، جایگزین اقتصادی برندهای آمریکایی، دارای گواهی CE و ISO 9001
- PARKER: تولیدکننده آمریکایی با دقت بالا در اتصالات و شیرآلات ابزار دقیق
- V-LOK: ساخت کره جنوبی، کیفیت مشابه Hylok با قیمت رقابتی
- HY-LOK: برند خوشنام کرهای، جایگزین Swagelok، مناسب پروژههای حساس نفت و گاز
سایر تجهیزات ابزار دقیق قابل تأمین
| گروه تجهیزات | توضیحات |
| ترانسمیترها | فشار، دما، سطح، جریان – برندهایی مانند Rosemount، Yokogawa، WIKA |
| گیجهای فشار و خلأ | رنجهای مختلف با دقت بالا – کلاس 0.5 الی 2.5 |
| تروپویینت و ولو باکس | برای حفاظت از شیرهای فرآیندی و سیستمهای کنترلی |
| فلومترها | مغناطیسی، التراسونیک، جرمی، ورتکس، توربینی |
| سوئیچهای فشار / دما | عملکرد ایمن در شرایط بحرانی |
| RTD / ترموکوپل | انواع پراب دما با شیلد فلزی یا فلکسیبل |
| منیفولدها و پنلهای کنترل | طراحی و ساخت بر اساس سفارش مشتری |
بخش تکمیلی: انواع کاملتری از اتصالات ابزار دقیق
- اتصالات فشاری (Compression Fittings): رایجترین نوع اتصالات در ابزار دقیق، شامل مهره، رینگ جلویی و پشتی، با آببندی عالی بدون نیاز به جوش یا چسب
- اتصالات فلنجی (Flanged Fittings): بیشتر در کاربردهای صنعتی سنگین برای اتصال قطعات به لاینهای بزرگتر
- اتصالات

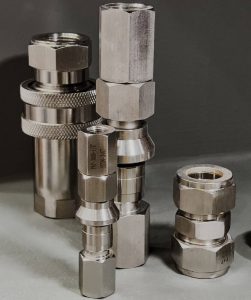

فستلاک یا کوئیک کانکت (Quick Connect): برای اتصال و جدا کردن سریع تجهیزات بدون ابزار خاص، معمولاً در آزمایشگاه یا تست فشار
- اتصالات جوشی لب به لب (Butt Weld): برای اتصال دائمی در سیستمهای با فشار بالا یا دمای بالا، بدون نقاط نشتی
- اتصالات با مهره نگهدارنده (Bulkhead Fittings): برای عبور لوله از صفحات یا پنلها با امکان نصب و آببندی مطمئن
- اتصالات چند راهی (Crosses, Tees, Elbows): برای تغییر مسیر، تقسیم یا ادغام جریان سیال
بخش تکمیلی: انواع کاملتر شیرآلات ابزار دقیق
-
شیر دیاف
راگمی (Diaphragm Valve): برای محیطهای بسیار تمیز مانند صنایع دارویی و غذایی، بدون تماس فلز با سیال
- شیر پنوماتیک (Pneumatic Actuated Valve): عملکرد خودکار با فشار هوا، مناسب برای سیستمهای کنترلی
- شیر سولنوئیدی (Solenoid Valve): باز و بسته شدن سریع با فرمان الکتریکی، در خطوط کنترلی و امنیتی
- شیر نمونهگیری (Sampling Valve): برداشت نمونه سیال از خط برای آنالیز یا تست آزمایشگاهی
- شیر بلوکی و بایپس (Block & Bleed Valve): دارای دو عملکرد بستن مسیر و تخلیه، برای کالیبراسیون و ایمنی
- شیرهای خلأ (Vacuum Valve): طراحیشده برای حفظ خلأ و جلوگیری از ورود هوا در خطوط مخصوص
بخش تکمیلی: برندهای معتبر جهانی در ابزار دقیق
- SWAGELOK: یکی از برترین برندهای آمریکایی در دنیا برای اتصالات و ولوهای ابزار دقیق، کیفیت بسیار بالا و طول عمر زیاد
- HAM-LET: برند اسرائیلی، تولیدکننده انواع شیرآلات و فیتینگهای ابزار دقیق با استانداردهای بینالمللی
- FITOK: برند چینی با کیفیت صادراتی، ارائه طیف گستردهای از تجهیزات ابزار دقیق در سطح بینالمللی
- DK-LOK: ساخت کره جنوبی، مشابه Hylok، با کیفیت بالا برای صنایع حساس
- WIKA: برند آلمانی مشهور در تولید گیج، ترانسمیتر، سوئیچ و تجهیزات دقیق با دقت بالا
- TESCOM: تخصص در رگلاتورها و کنترلکنندههای فشار دقیق برای سیستمهای بحرانی
- EMERSON: برند مادر Rosemount و Fisher، از بزرگترین تولیدکنندگان ابزار دقیق و کنترلی در دنیا
تماس با ما
متخصصان پترو تجارت نامی با بیش از ۱۰ سال تجربه در تأمین تجهیزات ابزار دقیق، آماده ارائه راهکارهای مهندسی برای پروژههای شما هستند.
